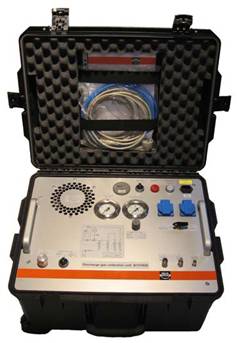

Устройство сбора отработанного газа B151R20

Устройство сбора отработанного газа B151R20

Устройство предназначено для утилизации и хранения элегаза после измерений.

Описание устройства

Устройство сбора отработанного газа можно подсоединить к одному или двум измерительным проборам. Использованный газ собирается и при помощи компрессора сохраняется во внутреннем контейнере. После проведения нескольких измерений в случае необходимости сохраняемый газ можно переместить из контейнера во внешний баллон.

Примечание

Устройство сбора отработанного газа можно успользовать только с измерительными приборами компании DILО, которые специально спроектированы с возможностью повторного использования элегаза.

Базовая комплектация

  • 1 м³/ч компрессор, 50 бар,
  • фильтр твердых примесей,
  • манометры,
  • соединительный шланг для сбора использованного газа из измерительных приборов
  • соединительные элементы для:
    • газовой камеры
    • входного канала измерительного прибора
    • выходного канала измерительного прибора
    • внешнего баллона с элегазом внутренний контейнер для хранения

все соединительные элементы самозамыкающиеся; электрическое управление с автоматическим регулированием работы, две розетки для измерительных приборов

Установлено в транспортном чемодане

Размеры (Ширина×Высота×Длина), мм500×366×625
Вес, кг36

Принадлежности

3-метровый соединительный шланг с шаровым клапаном DN8 и маховичок ручного управления6-1152-R030
Соединительный элемент W 21,8×1/14"3-316-R001 P
Соединительный элемент с американским типом баллона с левой резьбой Whitworth 0.96"3-334-R002 P
Соединительный элемент с английским типом баллона с резьбой G 5/83-245-R004 P
Соединительный элемент с баллоном 1" Din 477 № 8 для повторного использования баллонов3-851-R002 P
Набор соединительных элементов для второго измерительного прибора6-1159-R001
Упаковка3-748-R013
