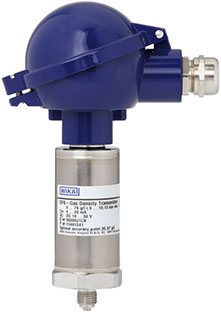

Датчик плотности элегаза GD10-FT
Применение
- Мониторинг плотности элегаза SF6 в закрытых резервуарах
- Для применения в помещении или на открытом воздухе в коммутационной аппаратуре с элегазовой SF6-изоляцией
- Легко интегрируется в систему мониторинга состояния газа
Особенности
- Выходной сигнал 4...20 мА плотности и температуры с терморезистора Pt100
- Оборудован дополнительным сенсором температуры
- Выходные сигналы 1×4...20 мА, 1×Pt100
- Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция
- Долговременная стабильность параметров, высокие характеристики по электромагнитной совместимости, соответствие маркировке CE
Отличия
- Функции датчика полностью аналогичны стандартной модели GD10 датчика плотности элегаза, однако, двойной выходной сигнал позволяет компенсировать эффект температурного дисбаланса в конкретном газовом резервуаре.
Описание
Модель GD10-FT представляет собой датчик плотности элегаза с дополнительным сенсором температуры Pt100, встроенным в специальную клемную головку.
Датчик плотности элегаза имеет электронную температурную компенсацию, которая соответствует нелинейной зависимости давления от температуры (изохоре) элегаза SF6.
Датчик плотности элегаза измеряет давление и температуру элегаза SF6, находящегося в резервуаре.
Текущее значение плотности газа вычисляется микропроцессором на основе значений измеренных величин. Изменения давления, обусловленные колебаниями температуры, динамически компенсируются и не влияют на выходной сигнал плотности.
Датчик плотности газа выдает сигнал, пропорциональный плотности, по стандарту 4...20 мA.
Диапазоны измерения от 0...10 г/литр до 0...80 г/литр.
Датчик не требует повторной калибровки нулевой точки, а также других настроек ввиду высокой стабильности параметров во времени. Все детали датчика, контактирующие с измеряемой средой, изготовлены из нержавеющей стали.
Цельносварная конструкция измерительной камеры гарантирует долговременную герметичность. Конструкция измерительного элемента не содержит внутренних уплотняющих элементов, что исключает даже минимальную утечку из прибора.
Благодаря этим особенностям датчик плотности газа не подвержен влиянию изменений атмосферного давления, а также географической высоты места установки.
Корпус имеет пылевлагозащиту по классу IP65.
Электромагнитные параметры (EMI) датчика прошли тест по стандартам МЭК — от IEC 61000-4 до IEC 61000-4-6, что гарантирует надежные результаты измерений. Это особенно актуально для условий работы на высоковольтных выключателях.
